Camera ZWO ASI6200MM Pro

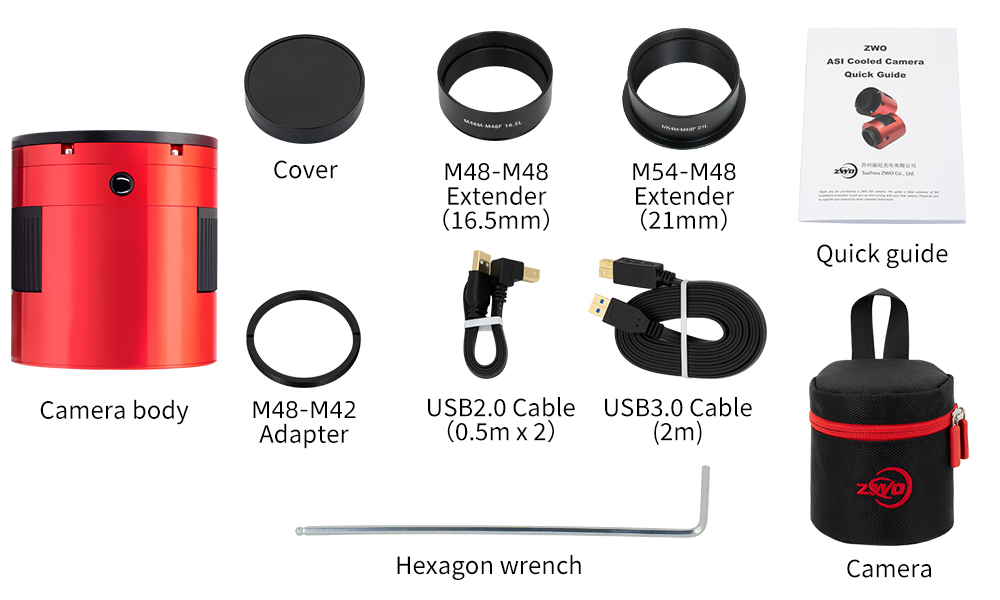

Camera ZWO ASI6200MM Pro: Cảm biến lớn và định dạng full-frame sẽ cho phép bạn chụp được những hình ảnh lớn, chi tiết. Một số điểm nổi bật bao gồm:

• Cảm biến định dạng full-frame Sony IMX455 – cho trường nhìn tuyệt vời
• ADC 16 bit đích thực – cho dải động cao lên đến 14 điểm dừng!
• Cảm biến 62MP với kích thước điểm ảnh 3,76um – cảm biến lớn và kích thước điểm ảnh tương đối nhỏ để ghi lại chi tiết tuyệt vời trên một trường xem lớn
• Độ sâu giếng lớn 51,4ke- – không cần lo lắng về các ngôi sao bão hòa
• Độ nhiễu đọc cực thấp 1,2 e- – mang lại nhiều chi tiết hơn trong hình ảnh của bạn với dải động được cải thiện
• Không phát sáng khuếch đại – ngay cả trong thời gian phơi sáng lâu, có nghĩa là một điều ít phải lo lắng hơn trong quá trình xử lý hậu kỳ

Trọng lượng nhẹ, thân máy chắc chắn

Chúng tôi đã làm việc chăm chỉ để giảm trọng lượng của máy ảnh trong khi vẫn cải thiện hiệu suất tổng thể. Sau nhiều năm tích lũy kỹ thuật và các thí nghiệm giảm khối lượng lặp đi lặp lại của các kỹ sư ZWO, cuối cùng ZWO đã giảm trọng lượng của ASI6200 xuống chỉ còn 700 gram.

Định dạng Full Frame

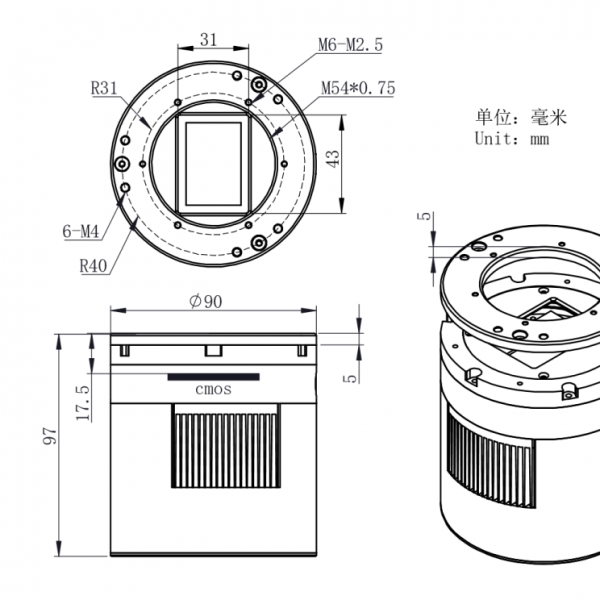

ASI6200MM Pro sử dụng định dạng full-frame. Chiều dài và chiều rộng của cảm biến lần lượt là 36mm * 24mm và đường chéo là 43,3mm. Đây là một máy ảnh 62MP với kích thước điểm ảnh nhỏ 3,76um có thể đáp ứng độ sâu giếng lớn 51,4ke.

ADC gốc 16bit

ASI6200MM Pro là lô máy ảnh thiên văn CMOS đầu tiên của chúng tôi với ADC 16 bit thực sự. Nó không phải là ADC 16-bit kiểu CCD – nó thực sự có thể đạt được đầu ra dải động là 14 điểm dừng. Điều này giúp cải thiện đáng kể độ sắc nét và độ tương phản của hình ảnh, đồng thời các chuyển màu tương phản mượt mà và trông tự nhiên hơn.

Cảm biến ngược sáng IMX455

Cảm biến hình ảnh CMOS chiếu sáng sau của Sony cải thiện độ nhạy và giảm nhiễu – những yếu tố chính để nâng cao chất lượng hình ảnh. Nó thực hiện điều này bằng cách sắp xếp lại hoàn toàn cấu trúc pixel cơ bản từ chiếu sáng trước sang chiếu sáng sau, trong khi vẫn giữ được các ưu điểm của cảm biến hình ảnh CMOS như tiêu thụ điện năng thấp và hoạt động tốc độ cao.

Với cấu trúc chiếu sáng phía trước thông thường, hệ thống dây kim loại và bóng bán dẫn trên bề mặt của đế silicon tạo thành vùng nhạy sáng của cảm biến (diode quang), cản trở quá trình thu thập photon được thực hiện bởi thấu kính trên chip. Cấu trúc chiếu sáng sau giảm thiểu sự suy giảm độ nhạy đối với phản ứng góc quang học, đồng thời tăng lượng ánh sáng đi vào mỗi pixel do không có vật cản như dây kim loại và bóng bán dẫn. Các thành phần này đã được chuyển sang mặt sau của đế silicon.
